Jak podłączyć dwa falowniki do sieci – uniknij najczęstszych błędów

Podłączenie dwóch falowników do sieci to proces, który wymaga staranności i znajomości zasad bezpieczeństwa. Właściwe przygotowanie oraz przestrzeganie lokalnych norm, takich jak PN-EN 50438, są kluczowe dla zapewnienia efektywności i bezpieczeństwa instalacji. Istnieją dwa główne sposoby podłączenia falowników: równoległe oraz Master-Slave. Wybór odpowiedniej metody zależy od specyfiki systemu i wymagań dotyczących synchronizacji pracy falowników. W tym artykule przedstawimy krok po kroku, jak podłączyć falowniki, aby uniknąć najczęstszych błędów, które mogą prowadzić do poważnych problemów.

Oprócz samych instrukcji, omówimy również kluczowe aspekty, takie jak wybór odpowiednich falowników, przygotowanie instalacji elektrycznej oraz wymagania dotyczące zabezpieczeń. Dzięki temu, nawet osoby bez dużego doświadczenia w instalacjach elektrycznych będą mogły zrealizować ten proces w sposób bezpieczny i skuteczny.

Kluczowe wnioski:

• Podłączenie falowników powinno być wykonane przez wykwalifikowanego elektryka.
• Wybór falowników zależy od ich mocy i kompatybilności z systemem.
• Równoległe podłączenie umożliwia niezależną pracę falowników, co jest korzystne w instalacjach on-grid.
• Konfiguracja Master-Slave jest niezbędna w systemach hybrydowych, gdzie wymagana jest synchronizacja.
• Bezpieczeństwo instalacji można zapewnić poprzez odpowiednie uziemienie i wentylację falowników.
• Właściwe narzędzia i kwalifikacje są kluczowe dla bezpiecznego podłączenia falowników.

Jak podłączyć dwa falowniki do sieci – krok po kroku dla początkujących

Podłączenie dwóch falowników do sieci to proces, który wymaga staranności i przemyślenia. Kluczowe jest, aby przed rozpoczęciem prac zrozumieć podstawowe zasady oraz przygotować odpowiednie materiały. Zanim przystąpimy do instalacji, należy upewnić się, że falowniki są zgodne z lokalnymi normami oraz wymaganiami operatorów sieci dystrybucyjnych. Prawidłowe przygotowanie to fundament, który zapewni bezpieczeństwo oraz efektywność całego systemu.

Ważnym krokiem jest również wybór odpowiednich falowników, które będą spełniały nasze potrzeby energetyczne. Należy zwrócić uwagę na ich moc oraz kompatybilność z istniejącą instalacją. Po dokonaniu wyboru, kolejnym etapem jest przygotowanie instalacji elektrycznej, co obejmuje sprawdzenie wszystkich niezbędnych elementów oraz zapewnienie, że instalacja jest gotowa do podłączenia falowników. Właściwe przygotowanie przed instalacją zminimalizuje ryzyko błędów i problemów w przyszłości.

Wybór odpowiednich falowników do podłączenia do sieci

Wybór falowników jest kluczowym elementem, który wpłynie na wydajność całego systemu. Przy wyborze należy brać pod uwagę moc nominalną falowników oraz ich kompatybilność z innymi komponentami instalacji, takimi jak panele słoneczne czy magazyny energii. Ważne jest, aby falowniki miały podobne parametry, co pozwoli na ich efektywną współpracę. Dodatkowo, warto zwrócić uwagę na funkcje, takie jak monitorowanie wydajności oraz możliwość zdalnego zarządzania.

• Falownik SolarEdge SE5000H - moc 5000 W, sprawność 98%.
• Falownik Fronius Primo 5.0-1 - moc 5000 W, z funkcją monitorowania online.
• Falownik SMA Sunny Boy 5.0 - moc 5000 W, zintegrowane funkcje bezpieczeństwa.

Przygotowanie instalacji elektrycznej do podłączenia falowników

Przygotowanie instalacji elektrycznej to kluczowy krok, który zapewnia bezpieczeństwo i efektywność działania falowników. Należy upewnić się, że wszystkie przewody są odpowiednio oznaczone i że używane są materiały zgodne z normami. Ważne jest, aby przeprowadzić sprawdzenie uziemienia oraz ocenić stan istniejących instalacji elektrycznych. Dobrze przygotowana instalacja zapobiegnie wielu problemom w trakcie użytkowania falowników.

Równoległe podłączenie falowników – prosta konfiguracja i zalety

Podłączenie falowników w trybie równoległym to prosty i efektywny sposób na zwiększenie mocy systemu fotowoltaicznego. Dzięki tej metodzie każdy falownik działa niezależnie, obsługując swój zestaw paneli słonecznych. Energia generowana przez te urządzenia jest następnie kierowana do wspólnej rozdzielnicy AC. To rozwiązanie jest szczególnie korzystne w instalacjach on-grid, gdzie wymagana jest elastyczność i łatwość rozbudowy systemu.

Główną zaletą równoległego podłączenia falowników jest możliwość skalowania systemu. W miarę potrzeb można dodać kolejne falowniki, co pozwala na zwiększenie całkowitej mocy systemu bez skomplikowanej konfiguracji. Dodatkowo, każdy falownik pracuje niezależnie, co oznacza, że awaria jednego z nich nie wpłynie na działanie pozostałych. To zwiększa niezawodność całego systemu oraz jego efektywność energetyczną.

Jak prawidłowo podłączyć falowniki równolegle do sieci

Podłączenie falowników w trybie równoległym wymaga staranności i precyzji. Pierwszym krokiem jest zaplanowanie układu i przygotowanie odpowiednich przewodów. Należy upewnić się, że każdy falownik jest podłączony do wspólnej rozdzielnicy AC, a przewody są odpowiednio oznaczone. Warto również sprawdzić, czy moc falowników nie przekracza dopuszczalnej mocy przyłączeniowej.

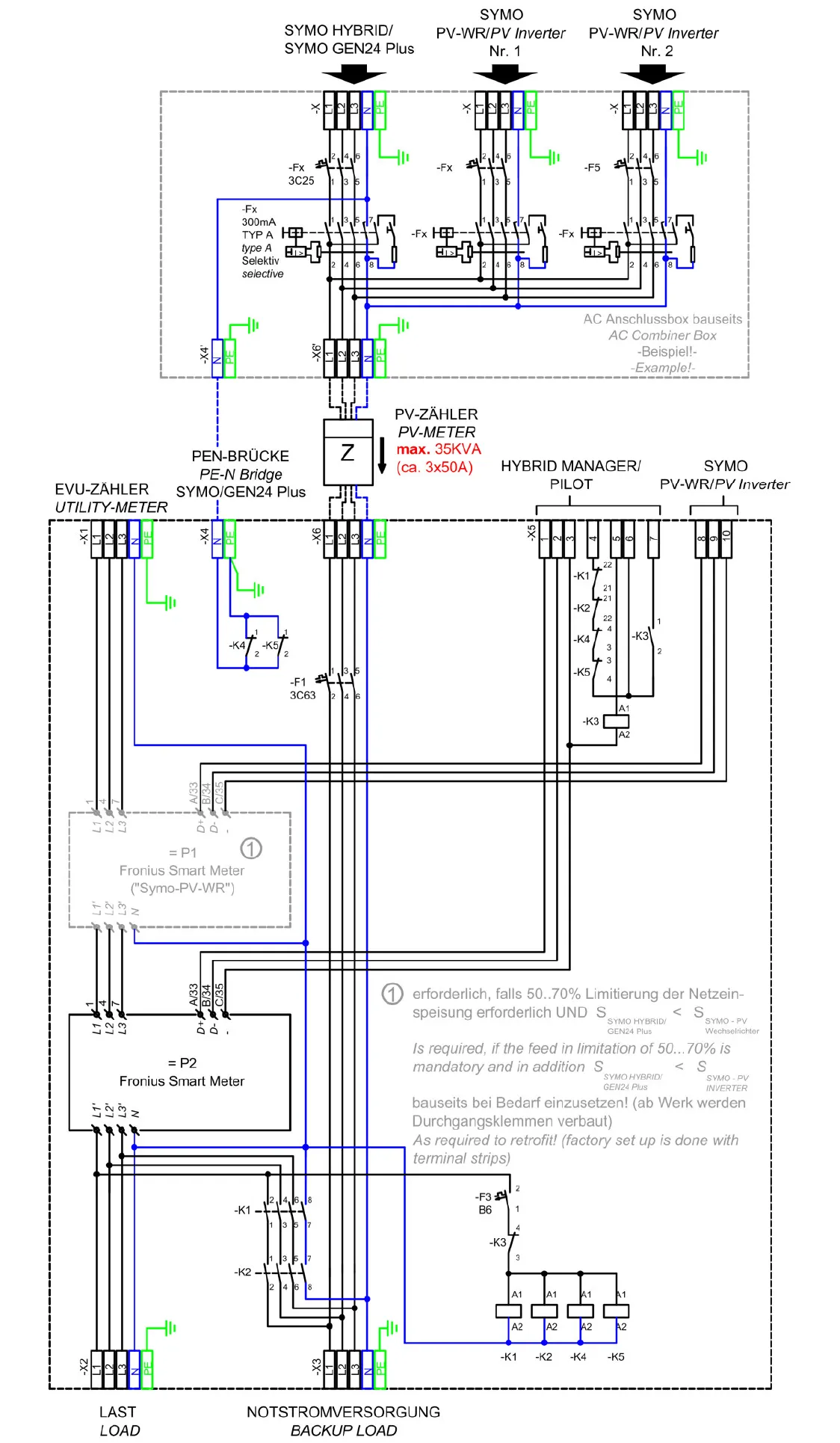

Po przygotowaniu instalacji, należy podłączyć falowniki zgodnie z wcześniej przygotowanym schematem. W przypadku falowników, które obsługują różne zestawy paneli, należy upewnić się, że wszystkie przewody są podłączone do odpowiednich wejść. Poniżej znajduje się przykładowy diagram, który ilustruje sposób podłączenia falowników w trybie równoległym:

Wymagania dotyczące zabezpieczeń i mocy przyłączeniowej

Podczas równoległego podłączania falowników, należy zwrócić szczególną uwagę na wymagania dotyczące zabezpieczeń. Każdy falownik musi być odpowiednio zabezpieczony przed przeciążeniem oraz zwarciem. Ważne jest, aby suma mocy wszystkich falowników nie przekraczała maksymalnej mocy przyłączeniowej określonej przez operatora sieci. Dodatkowo, należy zapewnić odpowiednie uziemienie oraz wentylację, aby falowniki mogły pracować w optymalnych warunkach.

Konfiguracja Master-Slave – synchronizacja falowników dla efektywności

Konfiguracja Master-Slave to zaawansowany sposób podłączania falowników, który pozwala na efektywną synchronizację ich pracy. W tym trybie jeden falownik działa jako Master, a drugi jako Slave, co umożliwia pełną kontrolę nad systemem. Dzięki temu można optymalizować procesy, takie jak ładowanie magazynów energii oraz zarządzanie energią w instalacjach hybrydowych i off-grid. Synchronizacja falowników w trybie Master-Slave pozwala na zwiększenie wydajności całego systemu, co jest kluczowe w kontekście rosnących wymagań dotyczących energii.

Ważnym aspektem tej konfiguracji jest komunikacja między falownikami, która odbywa się za pomocą protokołów takich jak RS485 czy CAN. Dzięki tym połączeniom falowniki mogą wymieniać dane i synchronizować swoje działania, co zwiększa niezawodność systemu. W przypadku awarii jednego z falowników, system może automatycznie dostosować swoją pracę, co minimalizuje straty energii i zapewnia ciągłość działania.

Jak ustawić falowniki w trybie Master-Slave dla optymalnej pracy

Aby skonfigurować falowniki w trybie Master-Slave, należy najpierw wybrać falownik, który będzie pełnił rolę Master. W tym celu należy włączyć odpowiednią funkcję w menu zaawansowanym falownika, a następnie przypisać mu unikalny adres, na przykład 01. Następnie falownik Slave powinien być skonfigurowany w podobny sposób, ale z przypisanym adresem 02. Ważne jest, aby oba falowniki były kompatybilne i miały odpowiednie oprogramowanie.

Po skonfigurowaniu adresów, należy połączyć falowniki za pomocą odpowiednich przewodów komunikacyjnych, takich jak skrętka czteroparowa. W przypadku używania protokołu RS485, ważne jest, aby zachować odpowiednią topologię połączeń, co zapewni stabilność i niezawodność komunikacji. Po zakończeniu konfiguracji system powinien być gotowy do użytkowania, a falowniki będą mogły współpracować w sposób optymalny.

Komunikacja między falownikami – wymagania i metody

W konfiguracji Master-Slave, komunikacja między falownikami jest kluczowym elementem, który zapewnia ich synchronizację. Falowniki komunikują się za pomocą protokołów takich jak RS485 lub CAN, co pozwala na szybkie i efektywne przesyłanie danych. Ważne jest, aby przewody komunikacyjne były odpowiednio podłączone i zgodne z wymaganiami producenta. Dobrze skonfigurowana komunikacja zwiększa niezawodność systemu i pozwala na efektywne zarządzanie energią oraz monitorowanie pracy falowników.

Bezpieczeństwo przy podłączaniu falowników – unikaj niebezpieczeństw

Podczas podłączania falowników, bezpieczeństwo powinno być zawsze na pierwszym miejscu. Kluczowe jest, aby przed rozpoczęciem prac zapoznać się z lokalnymi normami oraz wymaganiami technicznymi, takimi jak PN-EN 50438. Należy również zadbać o odpowiednie zabezpieczenia, takie jak wyłączniki nadprądowe, które chronią przed przeciążeniem i zwarciem. Praca z instalacją elektryczną powinna być przeprowadzana przez wykwalifikowanego elektryka, który ma doświadczenie w instalacjach falowników.

Warto również unikać typowych błędów, które mogą prowadzić do niebezpiecznych sytuacji. Należy zwrócić szczególną uwagę na prawidłowe podłączenie przewodów, aby nie pomylić fazy z zerem. Ignorowanie wymagań dotyczących uziemienia oraz wentylacji falowników może prowadzić do ich uszkodzenia lub awarii. Regularne sprawdzanie stanu instalacji oraz monitorowanie ewentualnych błędów na wyświetlaczu falowników to kluczowe działania, które mogą zapobiec poważnym problemom.

Najczęstsze błędy podczas instalacji falowników i jak ich unikać

Podczas instalacji falowników, wiele osób popełnia te same błędy, które mogą prowadzić do poważnych konsekwencji. Najczęściej spotykane błędy to niewłaściwe podłączenie przewodów, co skutkuje zwarciem lub uszkodzeniem sprzętu. Innym powszechnym problemem jest ignorowanie wymagań dotyczących mocy przyłączeniowej, co może prowadzić do przeciążenia instalacji. Ważne jest, aby przed rozpoczęciem instalacji dokładnie zaplanować wszystkie kroki i upewnić się, że wszystkie komponenty są zgodne z wymaganiami producenta.

Wymagania dotyczące uziemienia i wentylacji falowników

Uziemienie falowników jest kluczowym elementem, który zapewnia ich bezpieczną pracę. Należy upewnić się, że każdy falownik jest prawidłowo uziemiony, co chroni przed przepięciami i innymi niebezpiecznymi sytuacjami. Dodatkowo, odpowiednia wentylacja jest niezbędna, aby falowniki mogły pracować w optymalnych warunkach. Brak wentylacji może prowadzić do przegrzewania się urządzeń, co z kolei może skutkować ich awarią. Dlatego ważne jest, aby zapewnić odpowiednią cyrkulację powietrza wokół falowników.

Narzędzia i kwalifikacje potrzebne do podłączenia falowników

Podłączenie falowników wymaga użycia odpowiednich narzędzi oraz posiadania odpowiednich kwalifikacji. Do bezpiecznego i efektywnego podłączenia falowników niezbędne są narzędzia takie jak wkrętaki, szczypce, multimetry oraz narzędzia do cięcia przewodów. Dobrze wyposażona skrzynka narzędziowa to podstawa, aby zapewnić sprawność instalacji oraz bezpieczeństwo pracy. Ponadto, osoby wykonujące te prace powinny być odpowiednio przeszkolone i posiadać doświadczenie w pracy z instalacjami elektrycznymi.

Kwalifikacje są niezwykle ważne, ponieważ prace związane z instalacją falowników powinny być wykonywane przez wykwalifikowanych elektryków. Tylko osoby z odpowiednimi certyfikatami i uprawnieniami są w stanie przeprowadzić instalację zgodnie z obowiązującymi normami i przepisami. Warto również, aby technicy mieli doświadczenie w pracy z systemami fotowoltaicznymi, co zwiększa bezpieczeństwo i efektywność całego systemu. Właściwe przygotowanie i kwalifikacje są kluczowe dla sukcesu instalacji falowników.

Jakie narzędzia są niezbędne do bezpiecznego podłączenia falowników

Aby prawidłowo podłączyć falowniki, potrzebne są następujące narzędzia: wkrętaki, które umożliwiają dokręcanie i luzowanie śrub; szczypce do cięcia i ściągania izolacji z przewodów; multimetry do pomiaru napięcia i prądu; oraz narzędzia do cięcia przewodów, które ułatwiają przygotowanie odpowiednich długości przewodów. Dodatkowo, przydatne mogą być izolowane narzędzia, które zapewniają bezpieczeństwo podczas pracy z instalacjami elektrycznymi.

• Wkrętaki – do dokręcania i luzowania połączeń elektrycznych.
• Szczypce – do cięcia przewodów i ściągania izolacji.
• Multimetry – do pomiaru napięcia, prądu i oporu.
• Narzędzia do cięcia przewodów – do przygotowania przewodów do podłączenia.
• Izolowane narzędzia – zapewniające dodatkowe bezpieczeństwo podczas pracy.

Kogo zatrudnić do instalacji falowników – wymagane kwalifikacje

Aby zainstalować falowniki, należy zatrudnić wykwalifikowanego elektryka lub technika, który posiada odpowiednie certyfikaty i uprawnienia do wykonywania prac elektrycznych. Osoby te powinny mieć doświadczenie w instalacjach systemów fotowoltaicznych oraz znajomość lokalnych norm i przepisów. Dodatkowe kwalifikacje, takie jak ukończone kursy dotyczące bezpieczeństwa pracy z instalacjami elektrycznymi, są również istotne. Zatrudniając odpowiednio wykwalifikowanego specjalistę, można mieć pewność, że instalacja będzie przeprowadzona zgodnie z najwyższymi standardami bezpieczeństwa i efektywności.

Jak monitorować wydajność falowników i optymalizować ich pracę

Po zakończeniu instalacji falowników, monitorowanie ich wydajności staje się kluczowym elementem zapewnienia efektywności całego systemu. Warto zainwestować w systemy monitorujące, które umożliwiają śledzenie parametrów pracy falowników w czasie rzeczywistym. Dzięki temu można szybko zidentyfikować ewentualne problemy, takie jak spadek wydajności czy awarie, co pozwala na szybką reakcję i minimalizowanie strat energetycznych. Wiele nowoczesnych falowników oferuje zintegrowane funkcje monitorowania, które można zdalnie kontrolować za pomocą aplikacji mobilnych lub platform internetowych.

W przyszłości, rozwój technologii IoT (Internet of Things) może przynieść jeszcze większe możliwości w zakresie automatyzacji i optymalizacji pracy falowników. Integracja z inteligentnymi systemami zarządzania energią pozwoli na dynamiczne dostosowywanie parametrów pracy falowników do zmieniających się warunków, takich jak nasłonecznienie czy zapotrzebowanie na energię. Takie podejście nie tylko zwiększy efektywność systemu, ale także przyczyni się do bardziej zrównoważonego zarządzania energią w domach i przedsiębiorstwach.
