Głośny odkurzacz? Jak rozebrać silnik i naprawić usterkę!

Witajcie, miłośnicy majsterkowania i oszczędzania! Dziś zajmiemy się tematem, który dla wielu może wydawać się skomplikowany, ale z odpowiednim przewodnictwem staje się całkiem osiągalny: demontażem silnika odkurzacza. Z mojego doświadczenia wynika, że wiele typowych problemów z tym urządzeniem, takich jak głośna praca, spadek mocy czy nieprzyjemny zapach, ma swoje źródło właśnie w silniku. Ten artykuł przeprowadzi Cię krok po kroku przez cały proces, pomagając zdiagnozować i ewentualnie naprawić typowe usterki. Dowiesz się, jak bezpiecznie i skutecznie rozebrać urządzenie, zidentyfikować problem oraz podjąć decyzję o naprawie lub wymianie. Pamiętajcie, precyzja i cierpliwość to klucz do sukcesu!

Zanim zaczniesz: Kluczowe przygotowania i zasady, które uchronią Cię przed porażką

Zanim w ogóle pomyślisz o dotknięciu odkurzacza, musisz zdać sobie sprawę, że odpowiednie przygotowanie to absolutna podstawa. Zapewniam Was, że poświęcenie kilku minut na ten etap pozwoli uniknąć frustracji, uszkodzeń, a co najważniejsze zapewni Wasze bezpieczeństwo. Nie ma nic gorszego niż rozpoczęcie pracy bez odpowiednich narzędzi czy z pominięciem kluczowych zasad. To właśnie na tym etapie decyduje się, czy cała operacja będzie sukcesem, czy też skończy się na wizycie w serwisie.

Jakich narzędzi będziesz potrzebować do rozebrania silnika?

Do demontażu silnika odkurzacza zazwyczaj nie potrzebujemy specjalistycznego sprzętu, ale odpowiednie narzędzia to podstawa. Z mojego doświadczenia wynika, że najczęściej przydają się:

• Zestaw śrubokrętów: Płaskie, krzyżakowe (Philips) w różnych rozmiarach to absolutny must-have. Coraz częściej spotykam się też ze śrubami Torx (gwiazdkowe), więc warto mieć i takie w swoim arsenale.
• Szczypce i kombinerki: Niezastąpione do odłączania przewodów, wyciągania zatrzasków czy przytrzymywania drobnych elementów.
• Klucze nasadowe: Czasem silnik jest mocowany na śruby z łbem sześciokątnym, więc zestaw kluczy nasadowych może okazać się pomocny.
• Multimetr: To narzędzie diagnostyczne jest nieocenione. Pozwala sprawdzić ciągłość obwodów, rezystancję uzwojeń, a tym samym szybko zdiagnozować niektóre usterki elektryczne.

Pamiętajcie, że używanie niewłaściwych narzędzi może prowadzić do uszkodzenia śrub, zatrzasków, a nawet samej obudowy, co tylko skomplikuje naprawę.

Bezpieczeństwo przede wszystkim: O czym musisz bezwzględnie pamiętać przed startem?

Panowie i Panie, to jest punkt, którego absolutnie nie wolno zlekceważyć. Bezpieczeństwo jest najważniejsze! Pracujemy z urządzeniem elektrycznym, więc ryzyko porażenia prądem jest realne. Oto zasady, których musicie bezwzględnie przestrzegać:

1. Odłącz odkurzacz od zasilania: To absolutna podstawa! Zanim cokolwiek zrobisz, wyciągnij wtyczkę z gniazdka. Nie wystarczy wyłączyć urządzenia przyciskiem.
2. Używaj rękawic ochronnych: Chronią one dłonie nie tylko przed skaleczeniami ostrymi krawędziami czy narzędziami, ale także przed zabrudzeniami.
3. Załóż okulary ochronne: Podczas demontażu mogą odprysnąć drobne elementy, kurz, a nawet kawałki plastiku. Oczy są bezcenne.
4. Pracuj w dobrze oświetlonym miejscu: Dobre światło pozwala dostrzec wszystkie detale i uniknąć błędów.
5. Zachowaj ostrożność: Nie spiesz się. Delikatne obchodzenie się z elementami zmniejsza ryzyko ich uszkodzenia.

Ignorowanie tych zasad może prowadzić do poważnych urazów, a nawet zagrożenia życia. Pamiętajcie, że żaden odkurzacz nie jest wart Waszego zdrowia.

Krok 1: Jak bezpiecznie dostać się do serca odkurzacza i wymontować silnik?

Po solidnym przygotowaniu możemy przejść do sedna. Pierwszy etap to dostanie się do wnętrza odkurzacza i wymontowanie całego zespołu silnika. To kluczowy moment, który wymaga cierpliwości i precyzji. Nie spieszcie się, każdy element ma swoje miejsce i sposób montażu. Moja rada: róbcie zdjęcia na każdym etapie demontażu to nieoceniona pomoc podczas ponownego składania!

Lokalizacja silnika: Gdzie go szukać w popularnych typach odkurzaczy?

Zanim zaczniemy rozkręcać, warto wiedzieć, gdzie szukać silnika. W większości odkurzaczy, niezależnie od typu, silnik jest umieszczony w centralnej części urządzenia, często pod pojemnikiem na kurz lub workiem.

• W odkurzaczach workowych i bezworkowych (kanistrowych) silnik zazwyczaj znajduje się w głównej obudowie, za pojemnikiem na kurz/worek, często w specjalnej komorze.
• W odkurzaczach pionowych (stick vacuum) silnik może być umieszczony albo w głównej jednostce (często w rączce), albo bliżej szczotki, w zależności od konstrukcji.

Zawsze warto zajrzeć do instrukcji obsługi swojego modelu tam często są schematy budowy, które ułatwią lokalizację kluczowych komponentów.

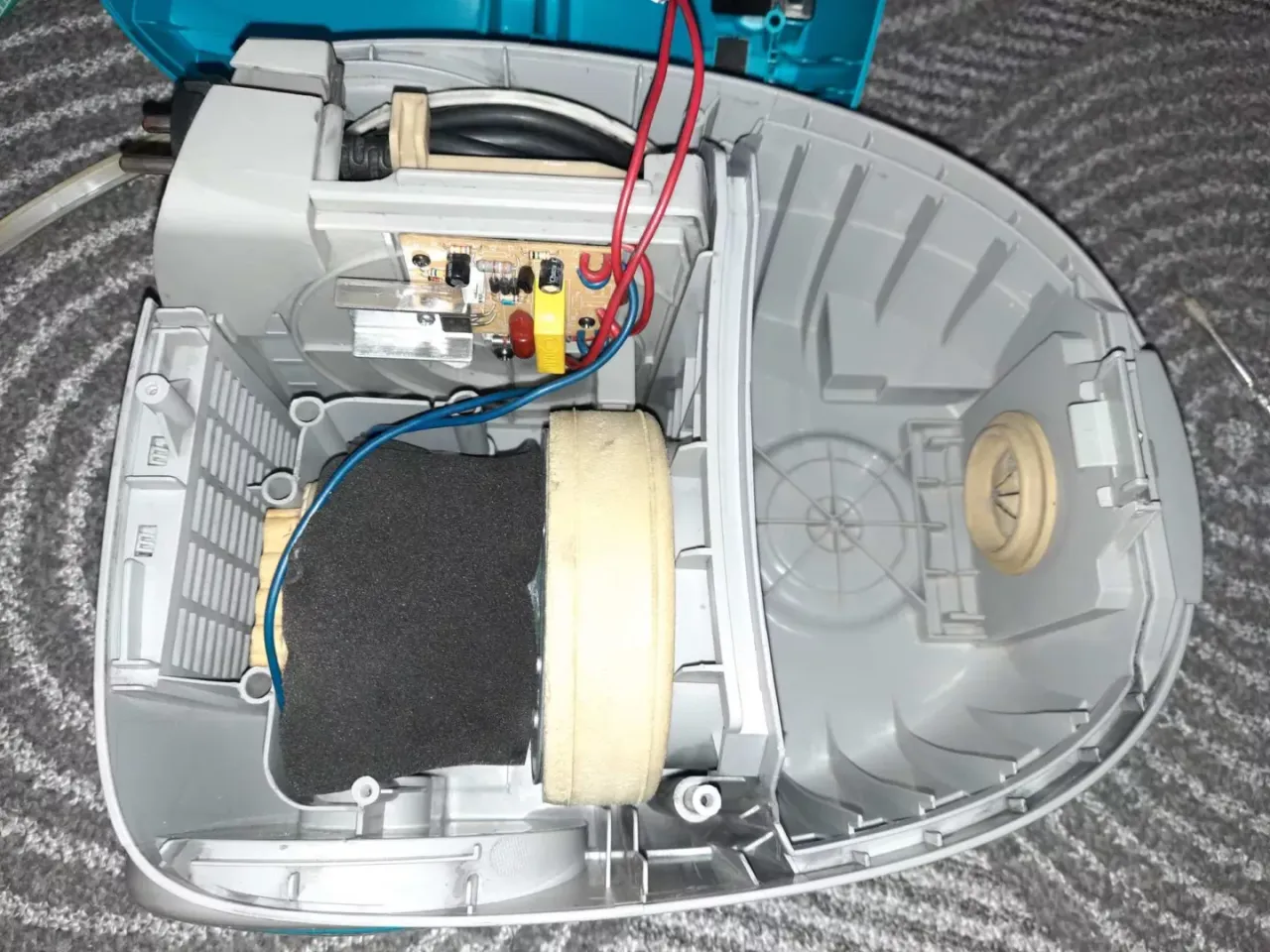

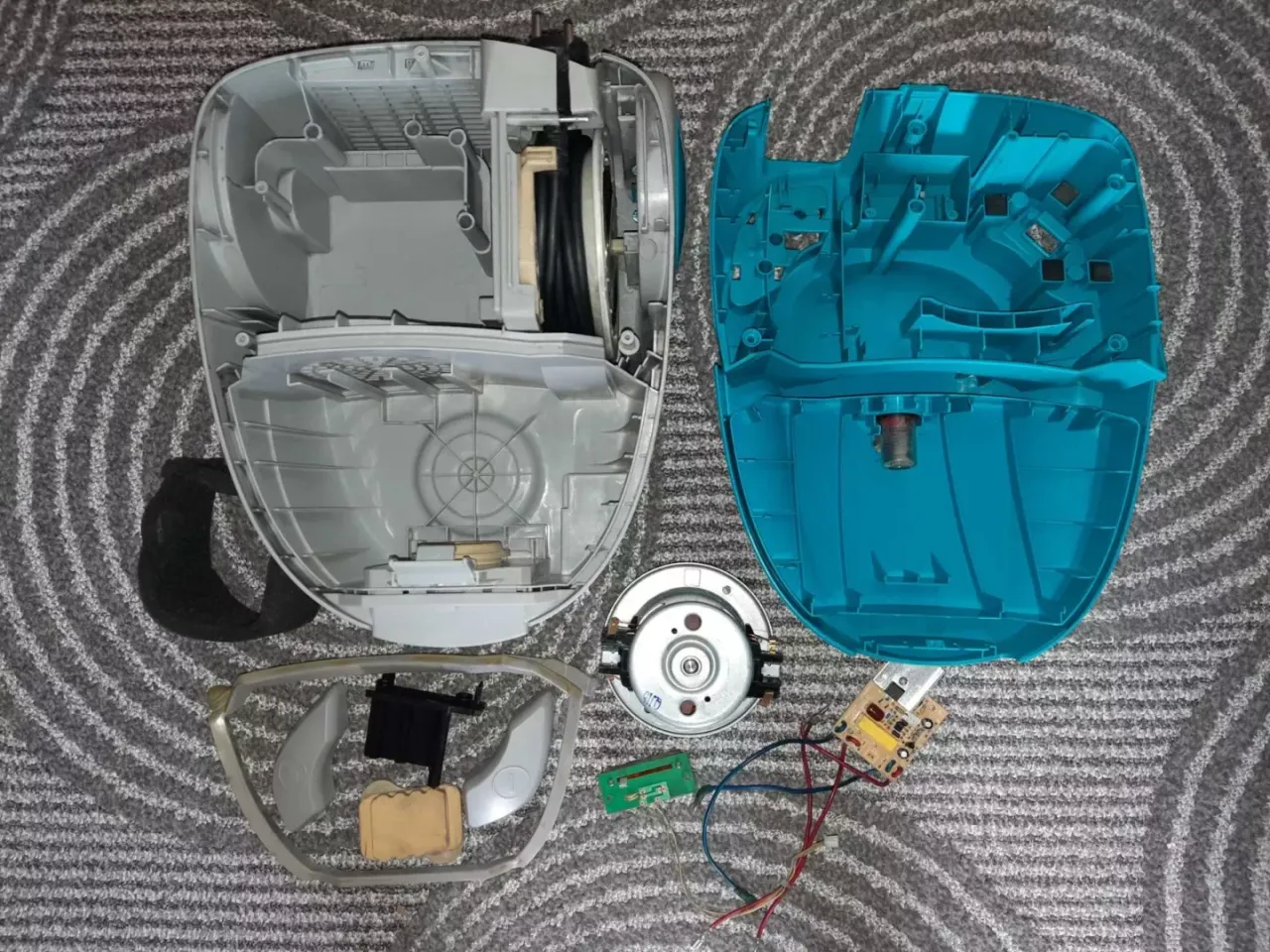

Instrukcja demontażu obudowy i odłączania przewodów zrób to z głową

Teraz przechodzimy do konkretów. Demontaż obudowy to pierwszy krok do sukcesu. Pamiętajcie, że każdy model odkurzacza może mieć nieco inną konstrukcję, ale ogólne zasady są podobne:

1. Odkręć wszystkie widoczne śruby: Zazwyczaj znajdują się one na spodzie, po bokach lub pod klapkami dostępowymi. Często są ukryte pod gumowymi zaślepkami lub etykietami.
2. Zlokalizuj zatrzaski: Wiele obudów jest mocowanych również na zatrzaski. Delikatnie podważaj krawędzie obudowy płaskim śrubokrętem, aby je odpiąć. Bądź ostrożny zatrzaski są często delikatne i łatwo je złamać.
3. Rozdziel obudowę: Po odkręceniu śrub i odpięciu zatrzasków, delikatnie rozdziel dwie połówki obudowy. Może być konieczne odłączenie węża lub innych elementów.
4. Zlokalizuj silnik: Po otwarciu obudowy, silnik będzie widoczny. Zazwyczaj jest on umieszczony w plastikowej obudowie lub koszu.
5. Odłącz przewody: Zanim wyciągniesz silnik, musisz odłączyć wszystkie przewody elektryczne. Zazwyczaj są one podłączone za pomocą szybkozłączek lub konektorów. Zrób zdjęcie przed odłączeniem, aby wiedzieć, który przewód gdzie podłączyć podczas montażu. Upewnij się, że nie ciągniesz za same przewody, lecz za wtyczki.
6. Wymontuj silnik: Po odłączeniu przewodów, silnik zazwyczaj jest mocowany na kilku śrubach lub po prostu osadzony w specjalnych uchwytach. Odkręć śruby i delikatnie wyjmij cały zespół silnika z obudowy odkurzacza.

Pamiętajcie o cierpliwości. Jeśli coś stawia opór, nie używajcie siły. Zamiast tego, poszukajcie ukrytych śrub lub zatrzasków.

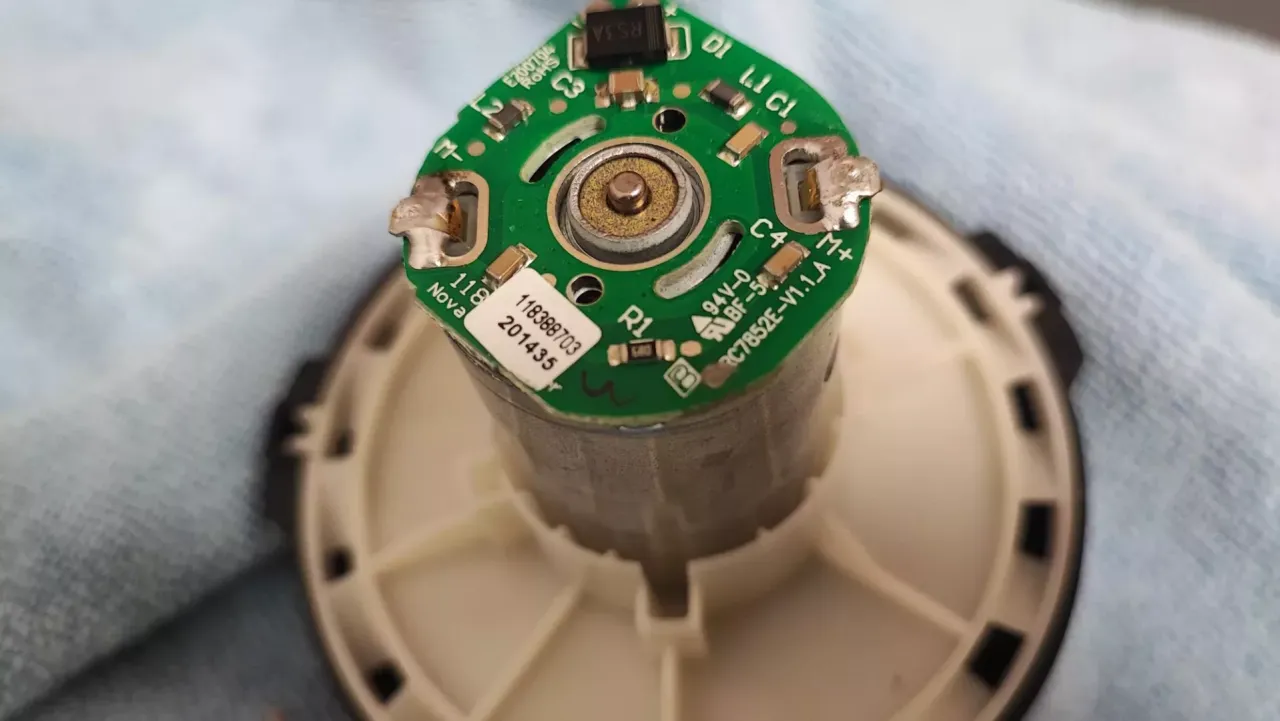

Krok 2: Anatomia silnika, czyli rozkładamy go na czynniki pierwsze

Mamy silnik na wierzchu! Teraz zaczyna się prawdziwa zabawa, czyli rozbieranie samego silnika na poszczególne komponenty. To najbardziej precyzyjna część pracy, która pozwoli nam dostać się do serca problemu. Na tym etapie zobaczycie, jak złożona jest ta mała, ale potężna maszyna. Skupcie się na każdym detalu.

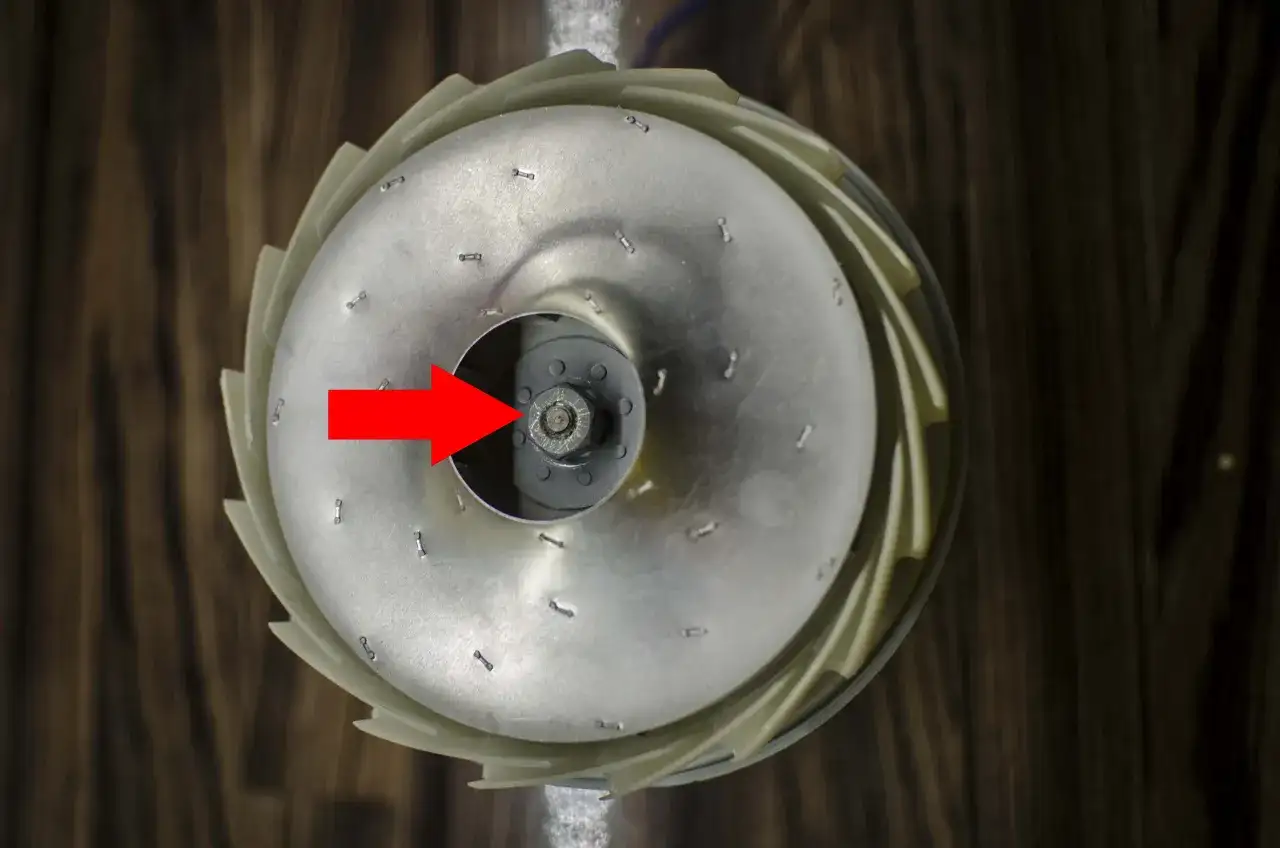

Ostrożne zdejmowanie turbiny i obudowy silnika co może pójść nie tak?

Silnik odkurzacza to tak naprawdę silnik elektryczny połączony z turbiną, która generuje podciśnienie. Aby dostać się do samego silnika, musimy najpierw zdemontować turbinę:

1. Zlokalizuj turbinę: Zazwyczaj znajduje się ona na górze silnika, pod plastikową lub metalową pokrywą.
2. Odkręć śruby mocujące pokrywę turbiny: Po zdjęciu pokrywy, turbina będzie widoczna.
3. Zdejmij turbinę: Turbina jest zazwyczaj mocno osadzona na wałku silnika. Może być przykręcona nakrętką (często z lewym gwintem!) lub po prostu nabita na wałek. Czasem konieczne jest użycie specjalnego ściągacza, ale w większości przypadków wystarczy delikatne podważenie lub pociągnięcie. Uważajcie, aby nie wygiąć łopatek turbiny! Są one delikatne.
4. Demontaż obudowy silnika: Po zdjęciu turbiny, uzyskacie dostęp do śrub mocujących dwie połówki metalowej lub plastikowej obudowy silnika. Odkręćcie je ostrożnie.

Potencjalne problemy: zapieczone śruby (użyjcie odrdzewiacza), delikatne elementy (nie używajcie zbyt dużej siły), turbina mocno osadzona (cierpliwość i delikatne ruchy). Pamiętajcie, że turbina jest wyważona, więc jej uszkodzenie może prowadzić do wibracji i głośnej pracy.

Jak prawidłowo zdemontować i ocenić stan szczotek węglowych?

Szczotki węglowe to jedne z najczęściej zużywających się elementów w silnikach komutatorowych. Ich wymiana często rozwiązuje problem:

1. Zlokalizuj szczotkotrzymacze: Po zdjęciu obudowy silnika, po bokach wirnika zobaczycie dwa elementy, w których osadzone są szczotki. To właśnie szczotkotrzymacze.
2. Zdemontuj szczotkotrzymacze: Mogą być przykręcone małymi śrubkami lub po prostu wciśnięte w obudowę. Delikatnie je wyjmijcie.
3. Wyjmij szczotki węglowe: Szczotki są zazwyczaj dociskane sprężynkami. Po wyjęciu szczotkotrzymaczy, łatwo je wyciągnąć.
4. Oceń stan szczotek:
   • Długość: Nowe szczotki mają zazwyczaj około 1,5-2 cm długości. Jeśli Twoje szczotki są krótsze niż 0,5-0,7 cm, to znak, że są zużyte i wymagają wymiany.
   • Równomierność zużycia: Powierzchnia styku szczotki z komutatorem powinna być gładka i równa. Nierównomierne zużycie może wskazywać na problem z komutatorem.
   • Pęknięcia/uszkodzenia: Szczotki nie powinny być popękane ani wykruszone.

Iskrzenie, spadek mocy ssania, nierówna praca silnika, a nawet zapach spalenizny to typowe objawy zużytych szczotek. Jeśli zauważysz te symptomy, wymiana szczotek to pierwszy krok do naprawy.

Demontaż wirnika i dostęp do łożysk najtrudniejszy etap operacji

Dostanie się do wirnika i łożysk to często najbardziej wymagający etap. Wymaga on precyzji i ostrożności, aby nie uszkodzić delikatnych elementów:

1. Rozdziel korpus silnika: Po usunięciu turbiny i szczotek, dwie połówki korpusu silnika (stojana) można rozdzielić.
2. Wyjmij wirnik: Wirnik to centralny element silnika, który obraca się. Jest on osadzony na łożyskach. Delikatnie wyjmij wirnik, uważając, aby nie uszkodzić komutatora (miedziane blaszki na końcu wirnika, z którymi stykają się szczotki).
3. Dostęp do łożysk: Łożyska są zazwyczaj nabite na wałek wirnika i osadzone w obudowie silnika. Jeśli są uszkodzone, należy je wymienić. Do ich zdjęcia często potrzebny jest ściągacz lub duża precyzja i delikatne podważanie.

Ten etap jest trudny ze względu na precyzję montażu. Każde zagięcie wałka wirnika, uszkodzenie komutatora czy niewłaściwe osadzenie łożysk może skutkować nieprawidłową pracą silnika, wibracjami lub jego szybkim uszkodzeniem. Działajcie powoli i metodycznie.

Krok 3: Diagnostyka po demontażu co najczęściej psuje się w silniku?

Silnik jest rozebrany, wszystkie komponenty leżą przed Wami. Teraz nadszedł czas na dokładne oględziny i identyfikację źródła problemu. To jest ten moment, w którym Wasza cierpliwość i spostrzegawczość zostaną nagrodzone. Pamiętajcie, że precyzyjna diagnostyka to klucz do podjęcia właściwej decyzji o naprawie lub wymianie. Nie ma sensu wymieniać części na oślep.

Zużyte szczotki węglowe: Iskrzenie i spadek mocy to pierwszy sygnał

Jak już wspomniałem, szczotki węglowe to prawdziwi "bohaterowie" drugiego planu, którzy najczęściej wymagają uwagi. Oto, co powinno wzbudzić Waszą czujność:

• Nierówna praca silnika: Jeśli odkurzacz pracuje "na raty", z przerwami lub z widocznymi wahaniami obrotów, to często wina szczotek.
• Widoczne iskrzenie w okolicach komutatora: To najbardziej oczywisty objaw. Jeśli po włączeniu odkurzacza widać intensywne, niebieskie iskry (nie mylić z delikatnym, normalnym iskrzeniem), to znak, że szczotki są zużyte lub komutator jest brudny/uszkodzony.
• Spadek mocy ssania: Zużyte szczotki nie przewodzą prądu efektywnie, co prowadzi do osłabienia silnika i mniejszej siły ssania.
• Zapach spalenizny: Czasem zużyte szczotki mogą przegrzewać się i wydzielać charakterystyczny, nieprzyjemny zapach.

Jeśli szczotki są krótkie, nierówno zużyte lub popękane, ich wymiana jest konieczna. To stosunkowo tania i prosta naprawa, która może znacząco przedłużyć życie odkurzacza.

Głośna praca i wycie? To znak, że musisz sprawdzić stan łożysk

Gdy odkurzacz zaczyna "śpiewać" lub "wyć" niczym stary odrzutowiec, to niemal pewny znak problemów z łożyskami. Oto typowe objawy:

• Głośna praca: Zamiast cichego szumu silnika, słyszycie buczenie, wycie, zgrzytanie lub tarcie. Im głośniej, tym gorzej.
• Wibracje: Uszkodzone łożyska powodują, że wirnik nie obraca się płynnie, co prowadzi do niekontrolowanych wibracji całego urządzenia.
• Przegrzewanie się silnika: Zwiększone tarcie w uszkodzonych łożyskach generuje ciepło, co może prowadzić do przegrzewania się silnika.

Jak ocenić stan łożysk wizualnie? Spróbujcie obrócić wałek wirnika ręką. Jeśli czujecie luz, opór, zgrzytanie lub nierównomierność obrotu, łożyska są do wymiany. Czasem wystarczy po prostu spojrzeć na łożysko jeśli widać ślady rdzy, uszkodzenia lub wyciek smaru, to jasny sygnał.

Oględziny komutatora i wirnika jak rozpoznać ślady spalenia?

Komutator i wirnik to serce silnika. Ich uszkodzenie jest często poważniejsze i droższe w naprawie. Dokładne oględziny są kluczowe:

1. Komutator: Obejrzyjcie miedziane blaszki komutatora. Powinny być gładkie, czyste i bez głębokich rowków. Ciemne przebarwienia, przypalenia, nierówności, a zwłaszcza widoczne ubytki materiału to bardzo złe znaki. Mogą świadczyć o przegrzewaniu się, zwarciach lub długotrwałym iskrzeniu.
2. Wirnik (uzwojenie): Dokładnie przyjrzyjcie się uzwojeniu wirnika. Ślady spalenia, ciemne przebarwienia na izolacji przewodów, a nawet widoczne stopienia to sygnał poważnego uszkodzenia. Charakterystyczny zapach spalenizny, który utrzymuje się nawet po wyłączeniu odkurzacza, to również silny wskaźnik uszkodzenia uzwojenia.
3. Multimetr w akcji: Aby sprawdzić ciągłość uzwojenia, użyjcie multimetru. Ustawcie go na pomiar rezystancji (Ω). Przyłóżcie sondy do sąsiednich blaszek komutatora. Pomiary powinny być zbliżone. Wartość rezystancji bliska zeru (zwarcie) lub bardzo wysoka/nieskończona (przerwa w obwodzie) na którymś z segmentów uzwojenia to dowód na spalenie lub uszkodzenie wirnika. Niestety, w takim przypadku naprawa jest zazwyczaj nieopłacalna.

Pamiętajcie, że uszkodzony wirnik to często wyrok dla silnika. Jego wymiana jest kosztowna i skomplikowana.

Czy naprawa zawsze ma sens? Kiedy lepiej zainwestować w nowy silnik?

Po przeprowadzeniu diagnostyki stajecie przed dylematem: naprawiać czy wymieniać? To pytanie, które zadaje sobie wielu majsterkowiczów. Moja odpowiedź jest prosta: nie każda naprawa ma sens. Czasem, choćby z sentymentu, chcielibyśmy uratować stary sprzęt, ale ekonomia i zdrowy rozsądek podpowiadają inne rozwiązanie. Ważne jest, aby racjonalnie ocenić sytuację.

Rachunek zysków i strat: Koszt części zamiennych a cena nowego podzespołu

Decyzja o naprawie czy wymianie powinna opierać się na prostym rachunku ekonomicznym:

1. Koszt części zamiennych: Sprawdźcie ceny nowych szczotek węglowych, łożysk, a w skrajnych przypadkach komutatora lub wirnika. Szczotki i łożyska są zazwyczaj tanie. Wirnik lub stojan to już znacznie większy wydatek.
2. Cena nowego silnika: Porównajcie sumę kosztów części z ceną nowego, kompletnego silnika do Waszego modelu odkurzacza.
3. Wiek i ogólny stan odkurzacza: Jeśli odkurzacz ma już swoje lata, obudowa jest popękana, a inne elementy (np. wąż, rury) są zużyte, to inwestowanie w drogi remont silnika może być nieopłacalne. Może lepiej kupić nowy odkurzacz?
4. Dostępność części: Czy części są łatwo dostępne? Czy trzeba na nie długo czekać?

Z mojego punktu widzenia, jeśli koszt naprawy przekracza 50-60% wartości nowego silnika, a odkurzacz nie jest nowym, drogim modelem, to zazwyczaj bardziej opłaca się kupić nowy silnik. W przypadku uszkodzenia wirnika, naprawa jest często nieopłacalna ze względu na wysoki koszt tej części.

Jak zidentyfikować model silnika, by zamówić pasujące części?

Aby zamówić odpowiednie części, musicie precyzyjnie zidentyfikować model silnika. To kluczowe, ponieważ silniki, nawet wizualnie podobne, mogą różnić się detalami, które uniemożliwią montaż:

1. Tabliczka znamionowa na silniku: Na samym silniku (często na obudowie stojana) powinna znajdować się tabliczka znamionowa z modelem silnika, mocą i innymi danymi. Zróbcie jej zdjęcie!
2. Numer modelu odkurzacza: Jeśli nie znajdziecie tabliczki na silniku, poszukajcie numeru modelu odkurzacza (zazwyczaj na spodzie lub z tyłu urządzenia). Na podstawie tego numeru, w sklepach z częściami zamiennymi lub na stronach producenta, często można znaleźć pasujący silnik lub jego komponenty.
3. Wymiary: Jeśli nie macie pewności co do modelu, zmierzcie dokładnie kluczowe wymiary (np. średnicę wirnika, długość szczotek, średnicę łożysk). To może pomóc w dopasowaniu części uniwersalnych.

Pamiętajcie, że precyzyjna identyfikacja to podstawa. Zamówienie niewłaściwej części to strata czasu i pieniędzy.

Krok 4: Ponowny montaż silnika jak odwrócić proces i uniknąć błędów?

Dotarliśmy do ostatniego etapu ponownego montażu. To nic innego jak odwrócenie procesu demontażu, ale wymaga równie dużej precyzji i uwagi. W końcu chcemy, żeby odkurzacz działał jak nowy, prawda? Jeśli skrupulatnie robiliście zdjęcia i notatki podczas demontażu, ten etap będzie znacznie prostszy. Pamiętajcie, że każdy element ma swoje miejsce i znaczenie.

Prawidłowy montaż nowych łożysk i szczotek klucz do sukcesu

Jeśli zdecydowaliście się na wymianę łożysk i/lub szczotek, teraz jest moment na ich montaż:

1. Montaż łożysk: Nowe łożyska należy ostrożnie nabić na wałek wirnika. Można to zrobić, używając rurki o odpowiedniej średnicy i delikatnie uderzając młotkiem, lub używając prasy. Nie uderzajcie bezpośrednio w łożysko, aby go nie uszkodzić. Upewnijcie się, że łożyska są osadzone prosto i do końca.
2. Montaż wirnika: Ostrożnie włóżcie wirnik z nowymi łożyskami w jedną połówkę korpusu silnika (stojana). Upewnijcie się, że obraca się swobodnie.
3. Montaż szczotek węglowych: Włóżcie nowe szczotki węglowe do szczotkotrzymaczy, upewniając się, że sprężynki prawidłowo je dociskają. Następnie zamontujcie szczotkotrzymacze w korpusie silnika. Sprawdźcie, czy szczotki swobodnie przesuwają się w prowadnicach i stykają się z komutatorem.

Pamiętajcie, delikatne obchodzenie się z nowymi częściami jest kluczowe. Ich uszkodzenie na tym etapie to podwójna strata.

Przeczytaj również: Jaki odkurzacz samojezdny? Poradnik 2026: Wybierz idealny model!

Składanie całości: O tych detalach nie możesz zapomnieć, by odkurzacz znów działał

Teraz składamy wszystko w całość, krok po kroku:

1. Złożenie korpusu silnika: Po zamontowaniu wirnika i szczotek, połączcie dwie połówki korpusu silnika (stojana) i skręćcie je śrubami. Sprawdźcie, czy wirnik nadal obraca się swobodnie.
2. Montaż turbiny: Ostrożnie nałóżcie turbinę na wałek silnika. Jeśli była mocowana nakrętką, dokręćcie ją (pamiętajcie o ewentualnym lewym gwincie!). Upewnijcie się, że turbina jest stabilna i nie ma luzów.
3. Montaż silnika w obudowie odkurzacza: Włóżcie cały zespół silnika z powrotem do obudowy odkurzacza. Przykręćcie go, jeśli był mocowany śrubami.
4. Podłączenie przewodów: Korzystając ze zdjęć, które zrobiliście, podłączcie wszystkie przewody elektryczne do silnika. Upewnijcie się, że połączenia są pewne i nie ma luźnych kabli.
5. Złożenie obudowy odkurzacza: Połączcie dwie połówki obudowy odkurzacza, upewniając się, że wszystkie zatrzaski zaskoczyły, a śruby są dokręcone. Nie zapomnijcie o żadnej śrubce!
6. Pierwsze uruchomienie i obserwacja: Podłączcie odkurzacz do prądu i ostrożnie go włączcie. Obserwujcie pracę silnika czy nie ma nadmiernego iskrzenia, czy nie wydaje dziwnych dźwięków, czy nie ma wibracji. Jeśli wszystko działa prawidłowo, gratuluję! Udało Wam się uratować odkurzacz!

Pamiętajcie, że każdy detal ma znaczenie. Luźna śrubka, źle podłączony przewód czy niedokręcony element mogą prowadzić do ponownej awarii. Cierpliwość i dokładność to Wasz najlepszy sprzymierzeniec w tej operacji.
