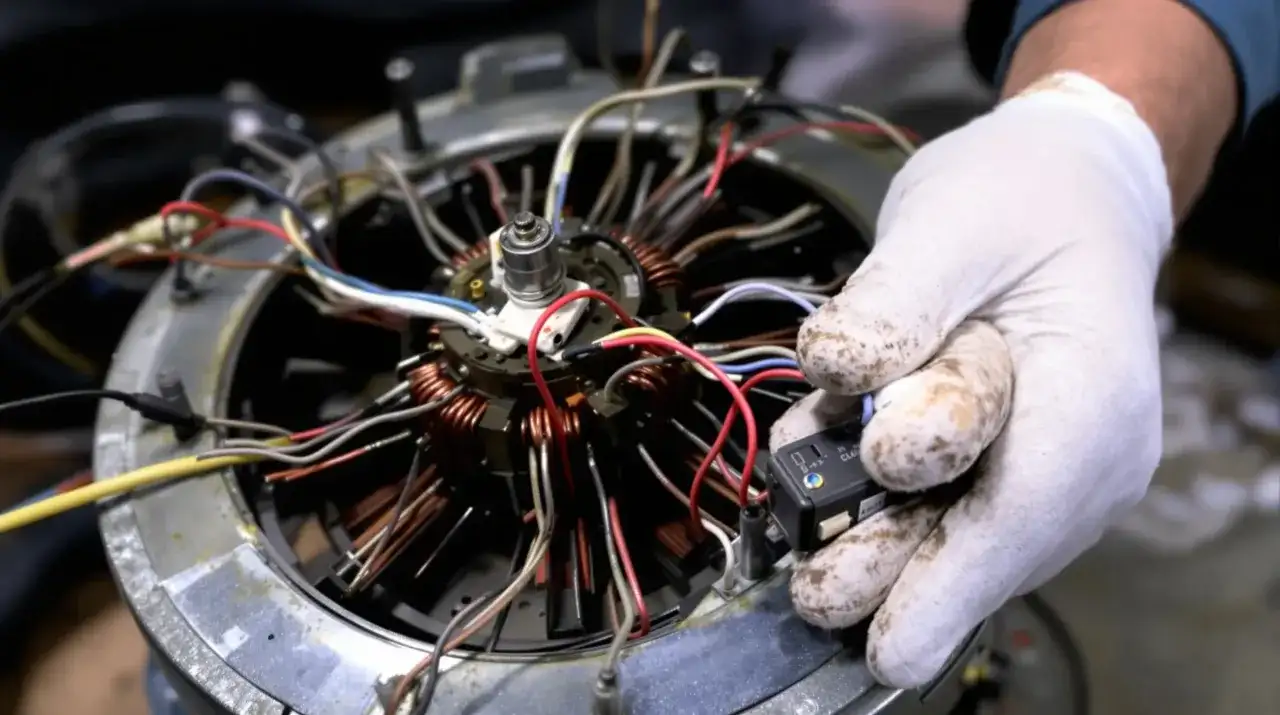

Silnik odkurzacza na krótko: Jak podłączyć bezpiecznie krok po kroku.

Witajcie! Jako Felicja Wasilewska, często spotykam się z pytaniami o to, jak bezpiecznie i efektywnie wykorzystać elementy z demontowanych urządzeń. Dziś skupimy się na jednym z najpopularniejszych komponentów, który zyskuje drugie życie w projektach DIY lub służy do diagnostyki silniku odkurzacza. Ten artykuł to szczegółowy przewodnik, który krok po kroku wyjaśni, jak bezpiecznie i poprawnie podłączyć silnik odkurzacza bezpośrednio do zasilania 230V. Dowiesz się, jak zidentyfikować niezbędne przewody, na co zwrócić szczególną uwagę, aby uniknąć zagrożeń, oraz jak wykorzystać tę wiedzę do diagnostyki lub projektów DIY.

Zanim zaczniesz: Kluczowe zasady bezpieczeństwa, których nie można zignorować

Zanim przejdziemy do konkretów, muszę to podkreślić: praca z napięciem 230V jest śmiertelnie niebezpieczna. Ten artykuł ma charakter wyłącznie informacyjny i nie zwalnia z odpowiedzialności za własne bezpieczeństwo. Zawsze upewnij się, że zasilanie jest odłączone przed jakąkolwiek ingerencją w układ elektryczny. Twoje życie i zdrowie są najważniejsze!

Ryzyko #1: Śmiertelne porażenie prądem 230V jak się chronić?

Prąd zmienny o napięciu 230V, który płynie w naszych domowych gniazdkach, może być zabójczy. Nawet niewielki prąd przepływający przez ciało może spowodować zatrzymanie akcji serca, skurcze mięśni czy poważne oparzenia. Dlatego też, podczas pracy z takimi napięciami, absolutnie kluczowe jest zachowanie najwyższej ostrożności.

Zawsze używaj narzędzi z izolowanymi rękojeściami. Upewnij się, że pracujesz w suchym środowisku, z dala od wody i wilgoci, która jest doskonałym przewodnikiem prądu. Przed przystąpieniem do jakichkolwiek manipulacji z przewodami, zawsze odłącz zasilanie najlepiej wyłączając odpowiedni bezpiecznik w skrzynce rozdzielczej. Nigdy nie dotykaj gołych przewodów pod napięciem. Pamiętaj, że nawet jeśli silnik jest odłączony od odkurzacza, przewody, które do niego podłączysz, będą miały kontakt z siecią 230V.

Ryzyko #2: Ogromne obroty i siła odśrodkowa dlaczego silnik musi być solidnie zamocowany?

Silniki odkurzaczy to prawdziwe demony prędkości! Osiągają one bardzo wysokie obroty, często w granicach 20-30 tysięcy obrotów na minutę. Taka prędkość generuje ogromną siłę odśrodkową. Jeśli silnik nie będzie solidnie zamocowany, może on po prostu wyrwać się z rąk, co grozi poważnymi obrażeniami. Wyobraź sobie mały, metalowy obiekt obracający się z taką prędkością to jak miniaturowy pocisk.

Niezamocowany silnik może niekontrolowanie przemieszczać się po stole, uderzać w przedmioty, a w skrajnych przypadkach, jeśli wirnik jest uszkodzony, może nawet dojść do jego rozerwania. Dlatego też, przed każdym uruchomieniem testowym, silnik musi być stabilnie zamocowany, na przykład w solidnym imadle lub przykręcony do ciężkiej, stabilnej powierzchni, takiej jak blat roboczy.

Ryzyko #3: Pożar i uszkodzenie sprzętu konsekwencje jednego błędu

Nieprawidłowe podłączenie, zwarcie lub uruchomienie uszkodzonego silnika może prowadzić do poważnych konsekwencji. Ryzykujesz nie tylko uszkodzenie samego silnika, ale także zwarcie w instalacji elektrycznej, wyzwolenie zabezpieczeń, a w najgorszym wypadku pożar. Przegrzewające się przewody, iskrzenie czy dym to sygnały alarmowe, których absolutnie nie wolno ignorować.

Pamiętaj, że nawet chwilowy błąd, np. niedokładne zaizolowanie połączenia, może doprowadzić do poważnych uszkodzeń. Zawsze upewnij się, że wszystkie połączenia są solidne, stabilne i odpowiednio zaizolowane. Nie oszczędzaj na taśmie izolacyjnej czy odpowiednich złączkach.

Niezbędne narzędzia i przygotowanie bezpiecznego stanowiska pracy

Do pracy z silnikiem odkurzacza potrzebne będą podstawowe narzędzia, ale ich odpowiednie przygotowanie to podstawa bezpieczeństwa:

• Wkrętaki (płaskie i krzyżakowe) do demontażu obudowy odkurzacza.
• Szczypce (kombinerki, boczne) do cięcia i manipulacji przewodami.
• Ściągacz izolacji do precyzyjnego usuwania izolacji z kabli.
• Taśma izolacyjna dobrej jakości lub złączki WAGO/kostki elektryczne do izolowania połączeń.
• Multimetr to narzędzie jest niezwykle przydatne do identyfikacji przewodów i sprawdzenia ciągłości obwodów.
• Imadło lub zaciski do stabilnego zamocowania silnika.

Przygotuj stanowisko pracy: powinno być dobrze oświetlone, suche, czyste i wolne od materiałów łatwopalnych. Upewnij się, że masz łatwy dostęp do wyłącznika awaryjnego lub bezpieczników, aby w razie potrzeby móc natychmiast odciąć zasilanie. Pracuj w skupieniu, bez pośpiechu.

Krok po kroku: Jak zidentyfikować kluczowe przewody w silniku odkurzacza?

Zanim podłączymy silnik, musimy zrozumieć jego budowę i zidentyfikować odpowiednie przewody. Silniki stosowane w odkurzaczach to zazwyczaj silniki komutatorowe jednofazowe, znane również jako silniki uniwersalne. Mogą one pracować zarówno na prądzie stałym, jak i zmiennym 230V i nie wymagają kondensatora rozruchowego do pracy. Z silnika wychodzą zazwyczaj cztery główne przewody: dwa ze stojana i dwa ze szczotek. Ich poprawne rozpoznanie jest kluczowe.

Zrozumienie budowy: Gdzie jest stojan, a gdzie są szczotki?

Silnik komutatorowy składa się z dwóch głównych części:

• Stojan (uzwojenie stojana): To nieruchoma część silnika, która zawiera cewki nawinięte na rdzeniu. Zazwyczaj znajdują się one po bokach korpusu silnika. Z uzwojeń stojana wychodzą dwa przewody.
• Wirnik (uzwojenie wirnika): To obracająca się część silnika. Na jego osi znajduje się komutator element, do którego dociskane są szczotki węglowe.
• Szczotki komutatora: To elementy wykonane z węgla, które przewodzą prąd do wirnika poprzez komutator. Zazwyczaj są to dwa elementy, każdy z własnym przewodem, dociskane sprężynowo do komutatora.

Wizualnie, przewody od stojana będą prowadzić bezpośrednio do cewek w obudowie silnika, natomiast przewody od szczotek będą prowadzić do małych, zazwyczaj plastikowych lub metalowych uchwytów, w których osadzone są węglowe szczotki dotykające wirnika.

Metoda wizualna: Śledzenie kabli do ich źródła w silniku

Najprostszą metodą identyfikacji przewodów jest ich wizualne śledzenie. Postępuj zgodnie z poniższymi krokami:

1. Ostrożnie otwórz obudowę silnika (jeśli to możliwe i bezpieczne). Czasem wystarczy zajrzeć do środka, aby zobaczyć połączenia.
2. Zlokalizuj przewody wychodzące bezpośrednio z uzwojeń stojana. Zazwyczaj są to dwa przewody, które prowadzą do cewek widocznych wewnątrz korpusu silnika.
3. Zlokalizuj przewody prowadzące do szczotek węglowych. Każda szczotka ma zazwyczaj jeden przewód, który zasila ją prądem. Szczotki są umieszczone w specjalnych uchwytach, które dociskają je do komutatora wirnika.
4. Wizualnie zidentyfikuj, które przewody pochodzą od stojana, a które od szczotek. Możesz je oznaczyć, np. kawałkami taśmy izolacyjnej w różnych kolorach.

Metoda dla pewniaków: Użycie multimetru do bezbłędnego rozpoznania par przewodów

Jeśli wizualna identyfikacja jest trudna lub chcesz mieć 100% pewności, użyj multimetru. To najbardziej niezawodna metoda:

1. Ustaw multimetr na pomiar ciągłości (często oznaczony symbolem diody lub brzęczyka) lub na pomiar oporu (Ω) w zakresie niskich wartości (np. 200 Ω).
2. Przyłóż sondy multimetru do dwóch dowolnych przewodów wychodzących z silnika.
3. Jeśli multimetr wskazuje ciągłość (brzęczyk wydaje dźwięk lub wyświetla bardzo niski opór, np. kilka-kilkanaście omów), oznacza to, że przewody należą do tego samego obwodu.
4. Powtarzaj ten proces, aż zidentyfikujesz dwie pary przewodów:
   • Jedna para będzie należała do uzwojenia stojana.
   • Druga para będzie należała do obwodu szczotek (przechodzącego przez wirnik).
5. Typowe wartości oporu: Uzwojenie stojana będzie miało zazwyczaj niższy opór (kilka do kilkunastu omów) niż obwód szczotek (który obejmuje również wirnik i może mieć od kilkunastu do kilkudziesięciu omów). Jeśli multimetr wskazuje nieskończony opór (OL) lub brak ciągłości, oznacza to, że przewody nie są ze sobą połączone lub obwód jest przerwany.

Co z kolorami kabli? Dlaczego nie można im w pełni ufać?

To bardzo ważna kwestia, którą często pomijają początkujący majsterkowicze. W przeciwieństwie do instalacji domowych, gdzie kolory przewodów są znormalizowane (np. niebieski dla neutralnego, żółto-zielony dla uziemienia), w silnikach odkurzaczy kolory kabli nie są znormalizowane. Mogą się one różnić w zależności od producenta (np. Zelmer, Parkside, Bosch) i modelu odkurzacza. To, co w jednym silniku jest czerwone, w innym może być niebieskie.

Dlatego też, poleganie wyłącznie na kolorach jest błędem i może prowadzić do nieprawidłowego podłączenia, a w konsekwencji do uszkodzenia silnika lub zagrożenia bezpieczeństwa. Zawsze należy weryfikować połączenia wizualnie, śledząc kable do ich źródła, lub, co jest znacznie pewniejsze, używając multimetru do sprawdzenia ciągłości obwodów. Tylko w ten sposób masz pewność, że podłączasz silnik prawidłowo.

Schemat podłączenia silnika na krótko: Prosta instrukcja połączenia szeregowego

Jak już wspomniałam, silnik komutatorowy (uniwersalny) wymaga szeregowego połączenia uzwojenia stojana z wirnikiem (przez szczotki). Jest to jedyna poprawna metoda podłączenia, która pozwoli na bezpieczne uruchomienie silnika. Każda inna konfiguracja, np. równoległe podłączenie stojana i wirnika, spowoduje zwarcie lub nieprawidłową pracę.

Jedyna poprawna metoda: Jak połączyć stojan i szczotki w szereg?

Zasada połączenia szeregowego jest prosta: prąd musi przepłynąć kolejno przez uzwojenie stojana, a następnie przez uzwojenie wirnika (za pośrednictwem szczotek i komutatora). Wyobraź sobie to jako jeden długi obwód.

Oto jak to wygląda w praktyce:

1. Jeden przewód zasilający (np. faza L) podłączamy do jednego z przewodów stojana.
2. Drugi przewód stojana łączymy z jednym z przewodów szczotek. To jest właśnie to "szeregowe" połączenie w środku.
3. Drugi przewód szczotek podłączamy do drugiego przewodu zasilającego (np. neutralnego N).

W ten sposób tworzymy zamknięty obwód, w którym prąd płynie przez obie części silnika, umożliwiając jego pracę.

Praktyczny przykład podłączenia (schemat z opisem krok po kroku)

Załóżmy, że po identyfikacji masz cztery przewody:

• Stojan A, Stojan B (przewody od uzwojenia stojana)
• Szczotka 1, Szczotka 2 (przewody od szczotek)

Oto jak je połączyć:

1. Podłącz jeden przewód zasilający (np. fazę L z gniazdka 230V) do Stojana A.
2. Połącz ze sobą Stojan B ze Szczotką 1. To jest połączenie wewnętrzne, które tworzy szereg.
3. Podłącz drugi przewód zasilający (np. neutralny N z gniazdka 230V) do Szczotki 2.
4. Upewnij się, że wszystkie połączenia są solidne, skręcone lub zaciśnięte w złączkach i dobrze izolowane taśmą izolacyjną lub odpowiednimi złączkami. Nie pozwól, aby gołe przewody miały ze sobą kontakt!

Po wykonaniu tych kroków silnik jest gotowy do testowego uruchomienia.

Moment prawdy: Jak bezpiecznie przeprowadzić pierwsze uruchomienie testowe?

To jest ten moment, w którym musisz być maksymalnie skupiony i ostrożny. Pierwsze uruchomienie testowe musi być przeprowadzone z najwyższą dbałością o bezpieczeństwo:

1. Upewnij się, że silnik jest stabilnie zamocowany w imadle lub przykręcony do solidnej powierzchni. Absolutnie nie trzymaj go w rękach!
2. Sprawdź wszystkie połączenia czy są solidne i dobrze zaizolowane.
3. Podłącz zasilanie na bardzo krótki czas dosłownie ułamek sekundy. Może to być szybkie włożenie wtyczki do gniazdka i natychmiastowe wyjęcie, lub użycie włącznika zasilania, który masz pod ręką. Celem jest sprawdzenie, czy silnik startuje i czy nie ma żadnych niepokojących objawów.
4. Obserwuj pracę silnika:
   • Czy startuje płynnie?
   • Czy nie ma nadmiernego iskrzenia na szczotkach (niewielkie jest normalne)?
   • Czy nie wydobywa się dym?
   • Czy nie ma nietypowych, głośnych dźwięków (np. zgrzytów, tarcia)?
   • Czy nie czuć zapachu spalenizny?
5. Miej przygotowany sposób na natychmiastowe odłączenie zasilania w razie jakichkolwiek problemów.

Jeśli silnik uruchomi się prawidłowo, bez alarmujących objawów, możesz na chwilę dłużej podłączyć zasilanie, aby ocenić jego pełną pracę. Pamiętaj, że silniki odkurzaczy bez obciążenia pracują na bardzo wysokich obrotach i są głośne to normalne.

Co jeśli coś pójdzie nie tak? Najczęstsze problemy i ich rozwiązania

Nawet przy najlepszych chęciach, czasem coś może pójść nie po naszej myśli. Oto najczęstsze problemy, które mogą wystąpić podczas uruchamiania silnika odkurzacza "na krótko", oraz moje porady, jak sobie z nimi radzić.

Silnik buczy, ale nie startuje co sprawdzić w pierwszej kolejności?

Buczenie bez obrotów to klasyczny objaw problemu. Może to wskazywać na kilka rzeczy:

• Brak pełnego obwodu: Sprawdź ponownie wszystkie połączenia multimetrem. Upewnij się, że obwód jest zamknięty i prąd może swobodnie przepływać przez stojan i wirnik. Mogłeś popełnić błąd w połączeniu szeregowym.
• Zablokowany wirnik: Czy wirnik obraca się swobodnie ręcznie? Czasem zanieczyszczenia, uszkodzone łożyska lub obudowa mogą blokować ruch.
• Zużyte lub zablokowane szczotki: Sprawdź stan szczotek węglowych. Czy są odpowiednio długie? Czy swobodnie poruszają się w prowadnicach i dobrze dociskają do komutatora? Jeśli są zużyte, mogą nie przewodzić prądu.
• Uszkodzenie uzwojenia: Może być przerwa w uzwojeniu stojana lub wirnika. Multimetr pomoże zdiagnozować przerwę w obwodzie (nieskończony opór).

Nadmierne iskrzenie na szczotkach kiedy jest to objaw awarii, a kiedy norma?

Niewielkie iskrzenie na szczotkach jest normalne w silnikach komutatorowych, zwłaszcza pod obciążeniem. To wynik przełączania prądu w uzwojeniach wirnika przez komutator. Jednakże, jeśli iskrzenie jest:

• Nadmierne i jasne (jak małe błyskawice),
• Wydobywa się dym,
• Widać widoczne płomienie,

to jest to objaw awarii. Najczęstsze przyczyny to:

• Zużyte szczotki: Zbyt krótkie szczotki nie dociskają prawidłowo do komutatora.
• Brudny lub uszkodzony komutator: Nagromadzony brud, wżery, nierówności lub uszkodzone lamelki komutatora mogą powodować nadmierne iskrzenie.
• Zwarcie w wirniku: Uszkodzone uzwojenie wirnika może prowadzić do silnego iskrzenia i przegrzewania się silnika.

W przypadku nadmiernego iskrzenia, należy natychmiast odłączyć zasilanie i zbadać stan szczotek i komutatora.

Potrzebujesz zmiany kierunku? Jak odwrócić obroty silnika?

Silniki komutatorowe są bardzo elastyczne pod tym względem. Aby zmienić kierunek obrotów, należy zamienić miejscami przewody podłączone do szczotek LUB przewody podłączone do stojana. Ważne jest, aby zmienić polaryzację tylko jednej z tych części, a nie obu jednocześnie.

Jeśli zamienisz przewody zarówno od szczotek, jak i od stojana, kierunek pola magnetycznego i prądu w wirniku zmieni się dwukrotnie, co w efekcie sprawi, że kierunek obrotów pozostanie ten sam. Zatem, wybierz jedną parę przewodów (od szczotek lub od stojana) i po prostu zamień je miejscami w szeregowym połączeniu.

To tylko test czy drugie życie silnika? Dalsze kroki po udanym rozruchu

Gratulacje! Jeśli silnik uruchomił się prawidłowo, bez niepokojących objawów, masz przed sobą dwie główne ścieżki. Zastanówmy się, co dalej.

Diagnostyka zakończona: Co dalej, jeśli silnik działa?

Jeśli silnik, podłączony "na krótko", działa poprawnie, to jest to świetna wiadomość diagnostyczna. Oznacza to, że problem w odkurzaczu leży prawdopodobnie w innym elemencie, a nie w samym silniku. Najczęściej są to:

• Uszkodzony włącznik/wyłącznik: Często ulegają zużyciu mechanicznemu lub elektrycznemu.
• Uszkodzony regulator obrotów: Jeśli odkurzacz ma regulację, to jej awaria może uniemożliwić start silnika.
• Awaria płytki sterującej: W nowszych, bardziej zaawansowanych odkurzaczach, elektronika może być przyczyną braku zasilania silnika.
• Przepalony bezpiecznik termiczny: Wiele silników ma wbudowany bezpiecznik termiczny, który chroni przed przegrzaniem. Jego przepalenie odcina zasilanie.
• Przerwany przewód zasilający: Uszkodzenie kabla zasilającego odkurzacza.

Ta wiedza pozwala Ci skupić się na naprawie pozostałych komponentów odkurzacza, oszczędzając czas i pieniądze na wymianę sprawnego silnika.

Wykorzystanie w projekcie DIY: Jak dodać włącznik i regulator obrotów?

Jeśli silnik jest sprawny i chcesz dać mu "drugie życie" w projekcie DIY (np. jako szlifierka stołowa, dmuchawa, mały wentylator), musisz zadbać o bezpieczne i funkcjonalne sterowanie:

• Włącznik: Najprostszym rozwiązaniem jest wpięcie prostego włącznika (np. kołyskowego, przyciskowego) w obwód zasilający silnika. Pamiętaj, aby włącznik był odpowiednio dobrany do prądu i napięcia (230V, min. kilka amperów). Wpinamy go szeregowo z silnikiem, na jednym z przewodów zasilających.
• Regulator obrotów: Do regulacji obrotów silnika uniwersalnego można zastosować dedykowany regulator fazowy (triakowy). Takie regulatory są często spotykane w elektronarzędziach (np. wiertarkach) i pozwalają na płynną zmianę prędkości obrotowej. Ich podłączenie wymaga podstawowej wiedzy z zakresu elektroniki i ostrożności, ponieważ pracują z napięciem sieciowym.
• Obudowa: Niezwykle ważne jest stworzenie bezpiecznej obudowy dla silnika i wszystkich jego elementów sterujących. Zabezpieczy to przed przypadkowym dotknięciem elementów pod napięciem, a także przed mechanicznymi zagrożeniami związanymi z obracającymi się częściami.

Przeczytaj również: Odkurzacz workowy czy bezworkowy? Werdykt eksperta i Twój wybór

Kiedy odpuścić? Objawy świadczące o trwałym uszkodzeniu silnika

Niestety, nie każdy silnik da się uratować. Istnieją objawy, które świadczą o trwałym uszkodzeniu, a jego naprawa jest nieopłacalna lub niemożliwa. W takich przypadkach najlepiej jest po prostu zrezygnować i poszukać nowego silnika:

• Silny zapach spalenizny: Zazwyczaj oznacza to przepalone uzwojenia.
• Widoczne uszkodzenia uzwojeń: Przerwane, stopione lub nadpalone druty na stojanie lub wirniku.
• Pęknięty wirnik lub komutator: Uszkodzenia mechaniczne wirnika są zazwyczaj nie do naprawienia w warunkach domowych.
• Bardzo duże bicie wirnika: Może świadczyć o uszkodzonych łożyskach lub wygiętej osi, co prowadzi do drgań i hałasu.
• Brak ciągłości w uzwojeniach (mierzone multimetrem): Jeśli multimetr wskazuje przerwę w uzwojeniu stojana lub wirnika, oznacza to, że obwód jest przerwany i silnik nie będzie działał.

Pamiętaj, że bezpieczeństwo jest zawsze priorytetem. Jeśli nie czujesz się pewnie z pracą przy napięciu 230V, zawsze lepiej jest zlecić to zadanie wykwalifikowanemu elektrykowi.
